43歲男性，胸痛、盜汗，這張ECG有問題嗎?

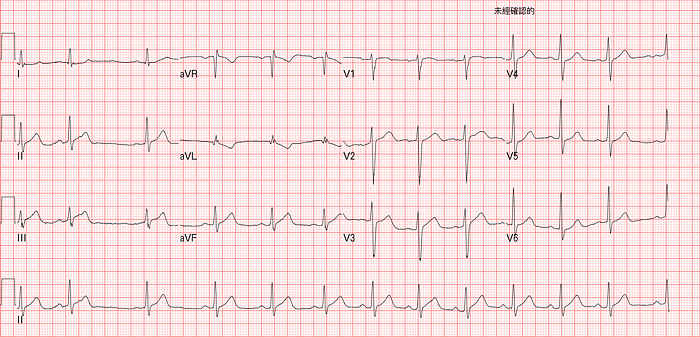

Fig.1 入院時ECG

記得這個Case是在今年四月份的時候，武漢肺炎疫情剛起來的某天早上。

那時候每天不是在檢疫所不然就是去旅館篩檢移工，再不然就是在去急診上班的路上。

那天早上，交班了一位肺水腫的個案，突然喘不過來，胸痛，血壓剩下50多。接著來了一堆外傷病患、顏面骨骨折、又在吐血。另外一位外傷病患，超音波看到腹內出血，我大喊這位是內出血，幸好一群伶俐的護理師，把病患團團圍住，打針打針、輸血輸血。等待做動脈栓塞，把脾臟破裂的地方塞住。

之後再來個OHCA(到院前死亡)。

還沒結束，又來一位40歲男性，典型胸痛冒冷汗、痛到左手臂。在做ECG的時候，我說不會那麼剛好STEMI吧。

廢話不多說。我們來判讀一下這張ECG吧。

依照Rate-Rhythm-Axis-Interval-Ischemia來看看有什麼finding。

Rate:約66 bpm

Rhythm:I/II/aVF的P wave是Upright，aVR的P wave是inverted，II的P wave高度>I的P wave，所以可以確定是從sinus來的rhythm。不是非常規則，算是sinus arrhythmia。

Axis:Normal axis

Interval:沒有明顯QT prolong

Ischemia:可以看到inf.leads有minimal STE，此外aVL有明顯TWI。

在這邊我們先來問問自己幾個問題，藉由這些問題讓我們能夠更加有自信的說這是AMI。

Q1:在出現STE之前有任何ECG ischemia sign會先表現出來嗎?(哪些是Early ischemia sign?)

Q2:怎樣的TWI in aVL可能是正常的?

Q3: Fig.1是入院的ECG，預期之後如果繼續胸痛，會出現怎樣的ECG變化?如果病患不痛了，會出現怎樣的變化呢?

以往我們常常說，如果心電圖看到hyperacute T wave，要小心，之後會開始出現ST segment上升的表現。也就是說，hyperacute T wave(HATW)可能是比STE更早出現的ischemia sign。

目前HATW並沒有確定的定義。Smith ECG大師描述HATW的特性 →不是高，而且通常不高，但是巨大(bulky)且寬(broad base)，這個T wave的shape要和QRS高度與AUC一起評估看。

富士山的形狀，就可以用來描述HATW。寬、巨大。又開始想去日本了（請點入)

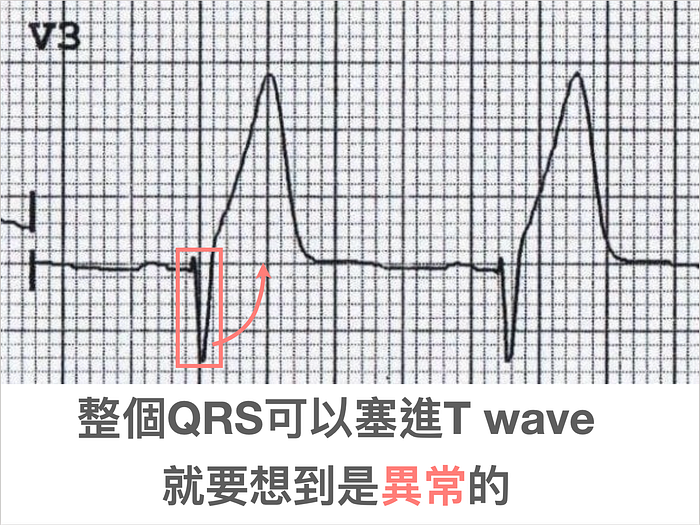

另外Amal mattu也常說，如果QRS可以塞進去T wave，代表這個T wave是異常的。

那麼Hyper-K的Peaked T wave和ACS的HATW到底差在哪裡?

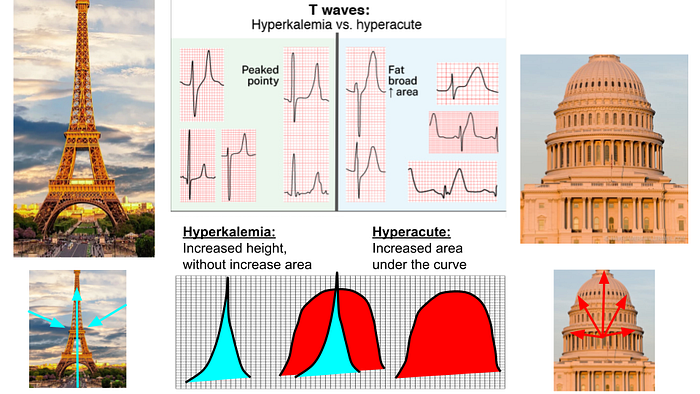

Fig.2是在Smith ECG Blog上面的教學圖片的內容:來源在這

Fig.2

Fig.2可以看到HATW的T wave表現是胖胖笨重的感覺，而且看AUC是增加的(紅色範圍)。但是Hyper-K的Peaked T wave的表現是AUC沒有增加，但是高度增加，且頂端是尖的，但是HATW的頂端是偏鈍的。

所以這個Case在inf.leads其實它的T wave是相對偏大的，符合HATW。

此外還有一個重點是，這個Case具有TWI in aVL。這個是近年來所被強調，可能是inf.wall STEMI的early ischemia sign。

在Aslanger的Ten steps to or away from cath lab這篇文章中¹，第七個步驟寫到要注意subtle ECG finding(Fig.3)，看看有無細微的reciprocal change。

Fig.3

TWI in aVL(或是STD in aVL)就是inf.leads出現缺血變化(特別是Lead III)的reciprocal change。

aVL為何對應III?由Fig.4就可以知道I/II/III/aVR/aVL/aVF都在frontal plane上面III和aVL不是完全180度對立面，但是也有150度。所以III/aVL這兩個lead是最能互相反應彼此是否出現缺血變化的對應leads。

Fig.4

這邊有一個重點需要了解，那就是只有在同一個plane的對立面，才會有reciprocal change出現。

為何要特別強調這個呢?因為這邊會有一個誤解那就是如果出現ant.wall STEMI，合併看到inf.leads出現STD，我們會很習慣把inf.leads的STD當作是ant.leads STE的reciprocal change，這是不對的!!!!!

拿個例子來解說會比較清楚。請看Fig.5。

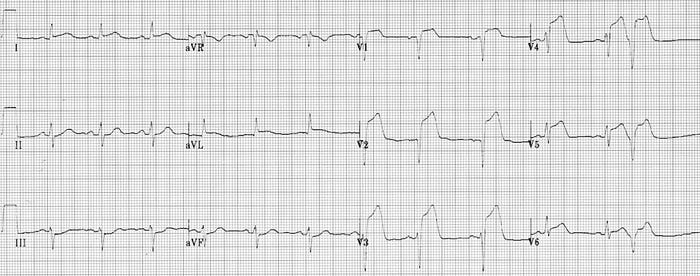

Fig.5是一個很明顯的Ant.wall STEMI有合併inf.leads reciprocal STD change。所以這是一個真真正正的AMI。

Inf.leads的STD reciprocal change並不是來自於ant.leads的STE，而是來自於high lateral leads(I/aVL)的STE。I/aVL和inf.leads是屬於同一個frontal plane。所以在這裡的inf.leads STD，反應了high lateral leads也有involved AMI，所以也間接表示culprit lesion，高度懷疑是proximal LAD造成。

Fig.5

延伸想想，ECG還有哪些leads也是處在這種對立面，可以反應彼此是否有缺血變化的呢?

1. V1與V6偶爾會互相reciprocal change →在Septal STEMI通常會有STD in V5-V6，這是因為reciprocal to V1
2. V7–9(Post.leads)和V1–3是互相對立面的leads

好的，又講到偏離主題過遠了。拉回來正題，HATW和TWI in aVL都可以視為early ischemia sign。也就是在STE出現之前，就可能先行出現的sign。

另一位心電圖大師Jerry W. Jones，在一次的演講講到reciprocal change的概念，我把slide截圖如下(Fig.6):

Fig.6

這張slide(Fig.6)講到，如果看到STD是落在coronary a.分佈區域，一定要先想這個STD是對側面出現STE的reciprocal change，趕緊把目光放到對側面，看看是否有STE出現(任何細微STE都需要小心)

此外slide中講到這個reciprocal change可能會在任何STE出現之前就先出現。另外如果對側面出現STE，這個reciprocal STD change可能會變成更加明顯。

所以看到early ischemia sign出現了，記得別把病患擺離自己遠到天邊的位置。把病患放到頭一抬起來，眼睛就看得到的位置，如果順便on上ECG monitor，那麼這就是急診老鳥必備標準起手式。因為可能轉瞬之間，ST segment就要起飛了。

那麼有多少比例的inf.wall STEMI(OMI)與ant.wall STEMI(OMI)會出現此reciprocal change呢?

👉在Ant.wall STEMI約有50-70%有reciprocal change，意思也就是有30–50%不會看到reciprocal change(沒involved到I/aVL，就不會有) →所以在ant.OMI病患不應該依賴有無reciprocal change出現來排除OMI。

• Ant.wall STEMI並不一定會出現reciprocal change over inf.leads，特別是阻塞地方不是在proximal occlusion。
• 在anterior MI，如果出現inf.leads STD，也就是出現reciprocal STD change，暗示Proximal LAD可能有問題(因為有involved high lateral leads，才會看到inf.leads STD)。如果是mid/distal LAD通常不會有reciprocal change

👉Inf.wall STEMI有接近99-100%(指aVL)會有reciprocal change²

• 所以看到有『意義』的TWI in aVL →要立馬上緊發條，準備和AMI作戰
• 需注意看到Inf.wall STEMI，沒有合併reciprocal change STD over aVL，不代表就可以排除LAD occlusion(wraparound LAD)³

接著來回答第2個問題。看到TWI in aVL就一定是有問題嗎?

Amal mattu在多次的心電圖教學中表示，要判別TWI in aVL是否有問題，要注意兩點事情:

• QRS(+)的TWI in aVL才比較有意義(Wide QRS-T angle比較是ischemia引起的STTC)
• LBBB、LVH都會TWI in aVL(屬於normal variants) →要小心先排除這兩種狀況，才能進一步分析(appropriate discordance的意思)

另外在之前所講到的Aslanger文章¹，裡面有提到我們綜觀整個12 leads ECG在尋找reciprocal change時要特別注意，LBBB、LVH、WPW、inferior LV aneurysm、PPM通常baseline會有reciprocal STD而沒有缺血狀況。

Case continue:

病患症狀典型(胸痛、盜汗)，ECG出現minimal STE over inf.leads與明顯TWI in aVL。此TWI in aVL的T-QRS angle是寬的(QRS是正的、T wave是負的)，所以這個TWI in aVL是有意義的，且病患沒有看到LBBB or LVH。

我請專師直接Call CV man。當日值班的CV man認為ECG沒有看到有問題，但是表示有症狀還是可以啟動心導管進去看看血管有沒有問題。

我本來預期病患持續胸痛，等等inf.leads就要開始STE了。(注意:TWI in aVL是inf.wall STEMI的early sign)

病患約莫過了13分鐘，覺得好一點，但還是痛(Fig.7)。

Fig.7

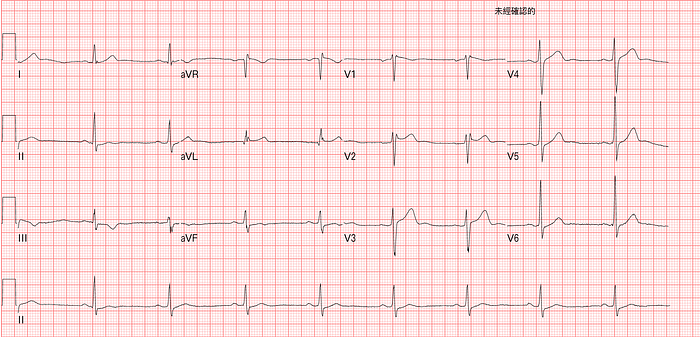

過了40分鐘，病患覺得好很多了(Fig.8)。

Fig.8

Fig.8可以看到病患症狀緩解，出現了reperfusion rhythm。在II/aVF有terminal TWI、在III為TWI。因為病患spontaneous reperfusion(血栓自行溶解，血管通了)，所以可以看到在inf.leads出現這樣的reperfusion T wave，aVL原本的TWI也回正。所以這張ECG意味著支配inf.leads的血管出了問題，但是目前通了。

有沒有覺得上面這段話好像在哪裡看過?

對，這個就是Wellens’ wave出現在inf.leads。Wellens’ wave不一定出現在precordial leads，inf.leads也可以出現。Wellens’s wave的本質意義就是代表血管本來有阻塞，但是在造成嚴重myocardial cell受損之前，血管通了，所以血管支配的leads就會出現Wellens’ wave。

當時一出現Wellens’ wave，我和實習醫學生表示，入院的那張ECG，確確實實代表著病患有血管阻塞。或許不到明顯STEMI，但一定有OMI(Occlusion MI)。

因為當天沒有病床，所以病患轉往他院治療。後來追蹤此病患的轉院回覆單。在他院做了心導管。

CAD with SVD s/p PTCA+Stent

• Proximal RCA 90% stenosis

學習重點:

1. 12 leads ECG有哪些leads可能會有相對應的reciprocal change變化
2. ACO(acute coronary occlusion)引起的reciprocal change(例如:TWI in aVL)可能會在對側面出現STE之前就已經先出現。
3. 在inf.wall STEMI幾乎接近100%會出現aVL reciprocal change、而在ant.wall STEMI則是50–70%出現inf.leads reciprocal change，這取決於有沒有影響到high lateral leads。所以在inf.wall STEMI沒有出現aVL的reciprocal change，可能要多想想是不是有其他問題。
4. 怎樣的TWI in aVL是有意義的?需要排除哪些normal variants?
5. Wellens’ wave的意義為何?
